500kV 電容器瓷套

Capacitor Ceramic Bushing

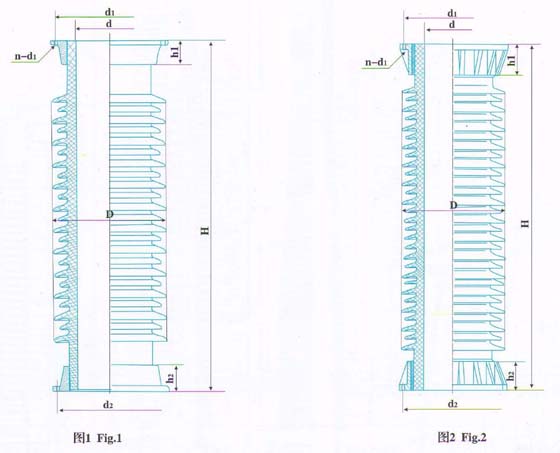

相關產品尺寸圖

相關產品參數表

工廠 代號 Cat. No.	產品類型 Porduct Type	圖號 Fig.  No.	額定 電壓 Rated Voltage (kV)	傘數 Shed No.	爬電 距離 Creepage Distance (mm)	主要尺寸 Main Dimensions(mm)								質量 Weight （kg）
						H	h1	h2	D	d	d1	d2	n-d1
54816A	--	1	126	13/12	3150	1300	100	100	460	290	430	430	16-Φ16		148
54816B	--	1	126	13/12	3910	1300	100	100	490	290	430	430	16-Φ16		170
54194A	--	1	126	13/12	3906	1300	85	85	425	230	350	350	16-Φ14		155
54194	--	1	126	13/12	3150	1300	85	85	395	230	350	350	16-Φ14		140
54053	--	1	330	13/12	3465	1300	120	120	421	216	400	400	16-Φ14		180
54041	--	2	550	14/13	3906	1400	135	135	460	265	455	455	18-Φ14		--
54116	--	2	550	15/14	4000	1600	135	135	470	265	455	455	18-Φ14		385
54117	--	2	550	14/14	4263	1440	140	140	495	265	455	455	18-Φ15		365
54118	--	2	550	19/18	5700	1800	140	140	480	265	455	455	18-Φ15		403
54118A	--	2	550	17/16	5156	1700	140	140	495	265	455	455	18-Φ16		423
